Crane-Camera
Mit der Crane-Camera bekommen Sie täglich ein hochaufgelöstes und präzises Modell Ihrer Baustelle – «As-Built». Fehler werden schnell erkannt und können rechtzeitig korrigiert werden.
Hochwertig
Hochauflösende Kameras für bestmögliche Qualität.
Automatisch
Robuste Verarbeitung von der Bilderfassung bis zur Visualisierung im Portal.
Intelligent
Neueste Technologien und intelligente Verfahren für höchste Präzision.
Vorteile
Besseres Monitoring, schnelleres Erreichen der Projektziele mit
Crane-Camera
Hochauflösende Kameras auf Baustellen liegen im Trend. Die Bildverarbeitung entwickelt sich ständig weiter und ist mittlerweile so präzise, dass direkt im Bild gemessen werden kann.
Eine Crane-Camera bietet viele Vorteile
Kostenreduktion
Die Crane-Kamera ermöglicht die frühzeitige Erkennung von Mängeln. Durch die Modellierung und exakte Georeferenzierung können Baupläne zentimetergenau übereinandergelegt und verglichen werden. So können Fehler schnell und einfach erkannt und Folgekosten reduziert werden.

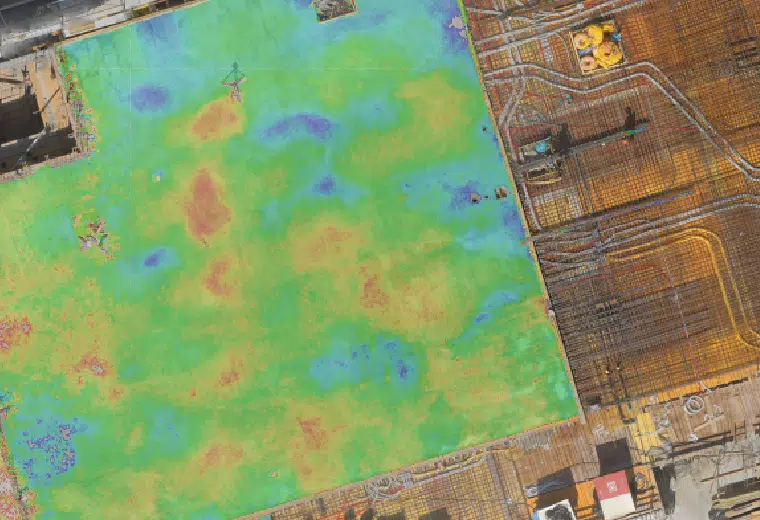

Messen & Kontrollieren
Die Crane-Camera ermöglicht das Messen im Bild. Die Bilder der Crane-Camera sind weit mehr als nur verschiedene Ansichten der Baustelle: Nach den Prinzipien der Photogrammetrie wird jeder Bildsatz zu einem 3D-Modell (As-Built) verrechnet. Durch eine exakte Georeferenzierung kann anschliessend jedem Punkt im Modell eine Koordinate mit einer Genauigkeit von 1 bis 3 cm zugeordnet werden.
Qualitätssicherung
Die Crane-Camera dokumentiert den Bau lückenlos. Die Kameras sind am Kranausleger optimal positioniert, um einen uneingeschränkten Blick auf die Baustelle zu haben. Die tägliche, systematische Dokumentation von Wänden, Stützen und Einbauten hilft bei Kernbohrungen oder Mängeln.
- Zeitersparnis: Mit der Crane-Camera können Aufnahmen schneller und einfacher gemacht werden als mit Drohnen.
- Flexibilität: Die Crane-Camera passt für unterschiedliche Höhen und Bildwinkel.
- Hochaufgelöste Bilder: Eine Crane-Camera erfasst hochaufgelöste und gestochen scharfe Aufnahmen. Kleinste Details sind erkennbar.
- Professionelle Anwendungen: Die Crane-Camera wird in der professionellen Architektur- und Ingenieurvermessung verwendet.
- Kostenreduktion: Die Crane Kamera ermöglicht die frühzeitige Erkennung von Mängeln. Durch die Modellierung und exakte Georeferenzierung können Baupläne zentimetergenau übereinandergelegt und verglichen werden. So können Fehler schnell und einfach erkannt und Folgekosten reduziert werden.
- Vertrauen: Die Crane-Camera schafft Vertrauen. Die detailreichen Aufnahmen können auch für spätere Kontrollen genutzt werden. Auffälligkeiten können so auf einer gemeinsamen Basis schneller beurteilt und das Gesamtprojekt effizienter abgewickelt werden.
Crane-Camera im Einsatz für BIM-as-built
Neue Prozesse erfordern neue Messmethoden. Die Crane-Camera ist eine leistungsstarke bildbasierte Lösung zur Qualitätskontrolle.
Building Information Modeling (BIM) ist ein leistungsfähiges Werkzeug, mit dem Baufachleute digitale Darstellungen von Gebäuden und Infrastrukturprojekten erstellen können. BIM-as-Built-Lösungen beziehen sich auf die Verwendung der BIM-Technologie zur Dokumentation und Überprüfung des aktuellen Zustands eines Bauprojekts, um sicherzustellen, dass das Projekt gemäss den Planungsvorgaben errichtet wurde, und um eine vollständige Aufzeichnung für die künftige Instandhaltung und den Betrieb bereitzustellen.
Ein wertvolles Werkzeug für die Erstellung von BIM-as-Built-Lösungen sind Orthofotos. Die Aufnahmen der Crane-Camera werden automatisiert auf einen Server übertragen. Bereits wenige Stunden später steht das Orthofoto im Portal zur Kontrolle zur Verfügung.

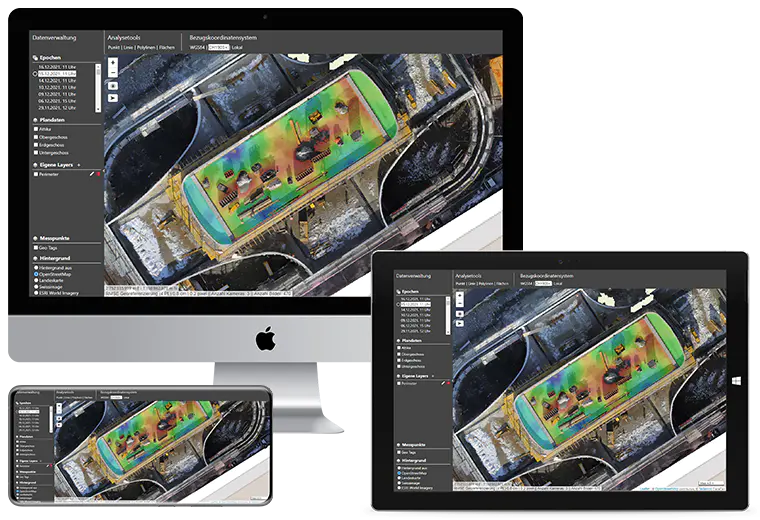

Portal
Portal mit diversen Messfunktionen.
Einzelbilder
Hochaufgelöste Einzelbilder.
Orthophoto
Georeferenzierte Orthophotos mit Portal zum Messen im Bild.
Höhenmodelle
Visualisierung und Kontrolle der Ebenheit auf Knopfdruck.
Ebenheitskontrolle Heatmap
Ganz egal ob Sie die Ebenheit an einem bestimmten Tag oder einen Höhenvergleich über mehrere Tage durchführen möchten. Die Heatmap zeigt absolute oder relative Höhenunterschiede im Zentimeterbereich. Das farbige Höhenmodell kann entweder direkt im Portal verglichen oder jederzeit als DXF-Datei heruntergeladen werden.
So funktioniert die Crane-Camera?

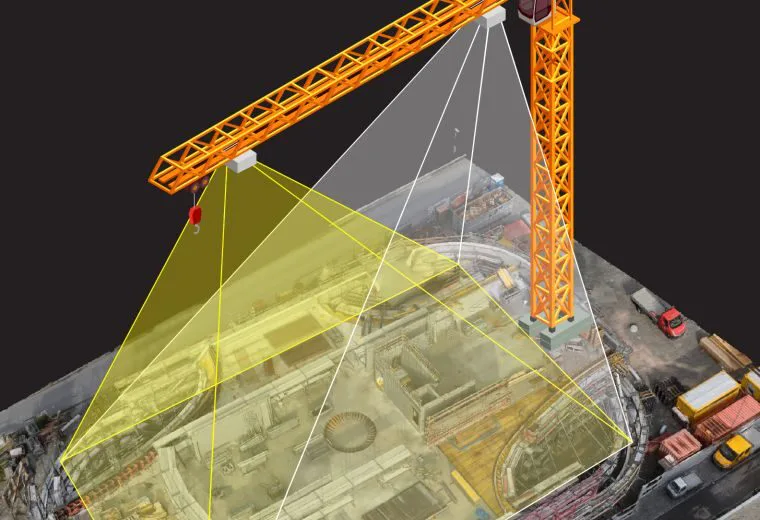

Bilderfassung
Crane-Cameras am Kranausleger.
Zwei bis drei Kameras werden zu Projektbeginn fest am Kranausleger montiert. Die 25 x 15 x 16 cm grossen robusten Gehäuse beeinträchtigen den täglichen Betrieb nicht und benötigen lediglich einen Stromanschluss. Die Bilder werden autonom oder bei Bedarf über dem vordefinierten Baustellenbereich ausgelöst. Die Aufnahmen werden gesichert über das GSM-Netz zu unserem Data-Center übertragen.
Die Crane-Cameras basieren auf hochauflösenden Systemkameras von Canon.

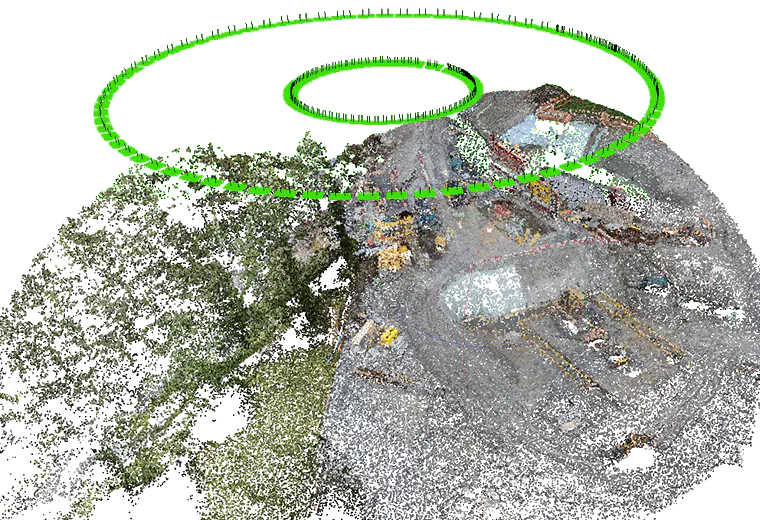

Prozessierung
Photogrammetrie.
Die duzenden von Einzelbildern werden vollautomatisch verarbeitet. Intelligente Validierungsverfahren und Optimierungsstrategien sorgen für ein optimales Ergebnis. Verschiedene KI-Filter- und Auswertungsstrategien können projektspezifisch angewendet werden. Das Resultat ist ein georeferenziertes Orthophoto.
Visualisierung
Webportal mit Messfunktionen.
Bereits wenige Stunden nach der Bildaufnahme stehen die Ergebnisse in unserem passwortgeschützten Webportal zur Verfügung. Hier haben Sie die Wahl: Planüberlagerungen, Vergleiche, Messungen, Kontrollen etc. können Sie direkt im Webportal durchführen. Die Ergebnisse stehen Ihnen aber auch zum Download zur Verfügung, damit Sie diese in Ihrer Softwareumgebung nutzen können.
Crane-Camera oder Drohnen?
Crane-Cameras sind die ideale Ergänzung zu Drohnenflügen. Drohnen dürfen an vielen Orten aufgrund von gesetzlichen Auflagen nicht fliegen. Auch bei schlechtem Wetter fliegen Drohnen nicht. Crane-Cameras können jederzeit eingesetzt werden, auch bei schlechtem Wetter, hoher Bautätigkeit und über Personen. Crane-Cameras sind eine effiziente und preiswerte Alternative. Die Erfahrung zeigt, dass eine Crane-Camera immer die einfachste Lösung ist, insbesondere wenn ein Kran in Betrieb ist. Drohnen werden vorteilhaft eingesetzt, bevor Krane in Betrieb sind.
Wie viele Kameras sind nötig?
Für die Erstellung von Orthophotos sind mindestens zwei Kameras erforderlich. Die Lösung kann mit beliebig vielen Kameras auf verschiedenen Kranen erweitert werden. Um ein zusammenhängendes Orthophoto zu erhalten, müssen die Kameras so angebracht werden, dass sich die Bilder zwischen den einzelnen Kranen überlappen. Wo passt die Crane-Camera? Grundsätzlich gibt es keine Einschränkungen für Crane-Cameras. Die Crane-Camera benötigt freie Sicht auf die Baustelle. Das Bild sollte möglichst nicht durch die Krankatze, Seile oder andere Objekte im Bild verdeckt werden. In der Regel werden zwei bis drei Kameras verteilt am Ausleger montiert.
Wie ist die Lösung entstanden?
Die Crane-Camera-Lösung ist im Rahmen des Innosuisse-Projekts BMETRY zwischen Februar 2021 und März 2023 entwickelt worden. Der Forschungspartner war die Fachhochschule Nordwestschweiz FHNW und die Umsetzungspartner die beiden Schweizer Firmen Terradata AG und avisec ag.
