Ebenheitskontrolle
Eine Ebenheitskontrolle kann einfach und schnell mit den Daten der Crane-Camera durchgeführt werden. Wenige Minuten bis Stunden nach der Aufnahme der Einzelbilder erstellt die Crane-Camera ein georeferenziertes Orthophoto und ein Höhenmodell. Das Höhenmodell kann direkt zur Ebenheitskontrolle verwendet werden. Aufgrund der hohen Genauigkeit und Detailtreue der Crane-Camera kann die Ebenheit von Böden oder Decken einfach und schnell im Portal untersucht werden.
Kontrolle mit digitalem Höhenmodell
Bei der Ebenheitskontrolle werden aus dem digitalen Höhenmodell die Höhenunterschiede untersucht. Im Portal können frei definierbaren Werte eingegeben werden, um die Ebenheit mit Farben darzustellen. Unebene Flächen werden so farblich unterschieden. Ein Höhenmodell kann aus verschiedenen Quellen abgeleitet werden. Bei der Crane-Camera wird das Höhenmodell aus den stereoskopischen Bilddaten erstellt. Das digitale Höhenmodell wird auch als «Digital Elevation Model» (DEM) bezeichnet und ist eine digitale Darstellung der Oberfläche, die aus Höheninformationen besteht.
Um eine Ebenheitskontrollkarte zu erstellen, sind folgende Verarbeitung durchzuführen:
- Die Crane-Camera nimmt Bilder auf.
- Die Bilder werden photogrammetrisch ausgewertet.
- Die Crane-Camera-Lösung erstellt bei der Verarbeitung ein digitales Höhenmodell.
Die Ebenheitskontrolle erfolgt durch Vergleich des Höhenmodells mit dem Orthophoto. Das Höhenmodell wird als Referenz verwendet, um die tatsächlichen Höhenunterschiede zwischen verschiedenen Punkten auf der Oberfläche zu berechnen. Diese Höhenunterschiede werden dann mit dem Orthophoto verglichen, um festzustellen, ob die Oberfläche eben ist oder nicht. Wenn das Höhenmodell und das Orthophoto gut erstellt wurden, kann diese Methode sehr genau sein und für viele Anwendungen verwendet werden, z. B. für die Planung von Strassen und Gebäuden oder für die Überwachung von Verformungen in Bauwerken.
Höhenvergleich über mehrere Tage

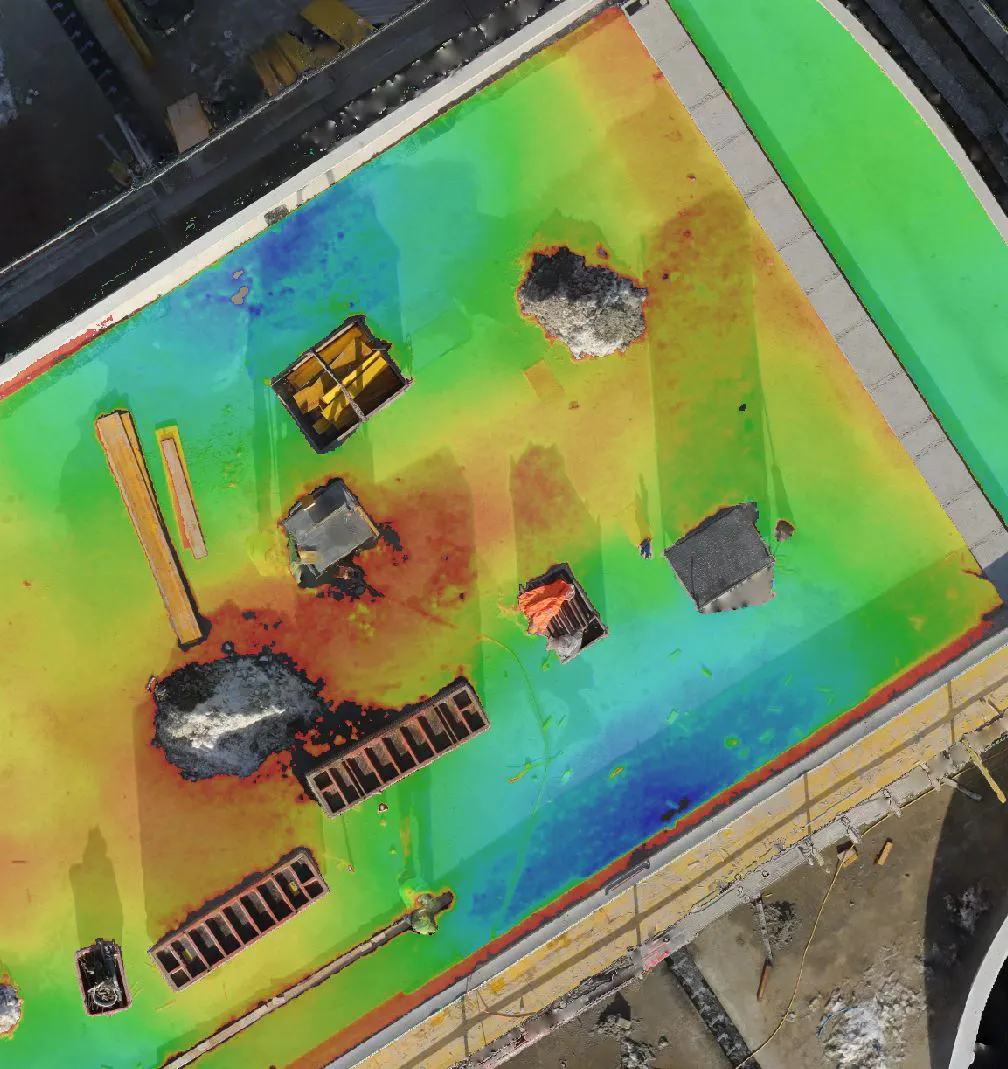

Eine sinnvolle Anwendung des Höhenvergleichs ist der Vergleich über mehrere Arbeitstage. Dieser Vergleich ermöglicht es, den Baufortschritt direkt in einem Wärmebild darzustellen. So kann leicht erkannt werden, wo und wie viel in die Höhe gebaut wurde.
Die dunklen und blauen Flächen sind Bereiche ohne Baufortschritt. Je roter die Farbe, desto grösser ist der Baufortschritt.
