Vorteile einer 3D-Kamera auf der Baustelle
Die neue 3D-Kamera am Kranausleger revolutioniert die Baudokumentation und die Kontrolle. Die 3D-Kamera am Kranausleger vereinfacht und beschleunigt die Kontrolle und Vollständigkeitsanalyse um ein Vielfaches. Kontrollen auf Baustellen sind mühsam, oft unvollständig und dauern Tage. Die 3D-Kamera am Kranausleger verkürzt die Kontrolle drastisch auf wenige Stunden und liefert eine lückenlose Baustellendokumentation.
Hochwertig
Hochauflösende
3D-Kamera für bestmögliche Qualität.
Automatisch
Robuste Verarbeitung von der Bilderfassung bis zur Visualisierung im Portal.
Intelligent
Neueste Technologien und intelligente Verfahren für höchste Präzision.
Vorteile
Besseres Monitoring, schnelleres Erreichen der Projektziele mit
der 3D-Kamera
Die 3D-Kamera am Kranausleger liefert täglich ein neues 3D-Modell der Baustelle. Den Zeitpunkt der Erstellung des 3D-Modells bestimmen Sie. Dokumentieren Sie jederzeit die wichtigsten Arbeitsschritte für eine lückenlose Kontrolle. Wenige Stunden nach Erstellung der 3D-Aufnahmen stehen die Kontrolldaten in Form eines georeferenzierten Orthophotos und eines Höhenmodells ab Portal zur Verfügung. Für die Kontrolle werden Architektur-, Elektro- und Sanitärpläne im Portal überlagert. Diese Kontrolle kann oft noch am selben Tag oder bereits wenige Stunden nach der Erstellung der 3D-Aufnahmen erfolgen. Die Überlagerung der Pläne ermöglicht eine schnelle Kontrolle von Vollständigkeit, Abständen und Positionen. Sollte die visuelle Kontrolle nicht ausreichen, messen Sie Abstände, Flächen oder Steigungen einfach im Portal im Zentimeterbereich nach.
Die 3D-Kamera bietet viele Vorteile
Immer einsatzbereit
Sie bestimmen den Zeitpunkt der 3D-Aufnahme. Die 3D-Kamera wird über einen QR-Code gestartet. So können Sie die Aufnahme jederzeit zum bestmöglichen Zeitpunkt ausführen. Eine solche 3D-Aufnahme dauert weniger als 5 Minuten. Durch die kontinuierliche Aufzeichnung zum gewünschten Zeitpunkt entstehen deutlich weniger Artefakte als bei herkömmlichen Lösungen.
Sie starten die 3D-Kamera, indem Sie den QR-Code mit Ihrem Mobiltelefon scannen und dann den Kranausleger über den gewünschten Bereich der Baustelle schwenken.
Kontrolle und Messung direkt im Bild
Effiziente Analyse direkt im Bild. Die mit einer 3D-Kamera erfassten Daten werden direkt mit spezialisierten Softwarelösungen zu Orthophotos verarbeitet. Die Orthophotos ermöglichen eine direkte Analyse und Vermessung im Bild. Durch den Einsatz der präzisen Orthophotos können Bauprofis Probleme frühzeitig erkennen und beheben, was zu einem effizienteren Baustellen-management führt.
Je nach Paket erhalten Sie folgende Daten:
- Einzelbilder
- 3D-Modell
- georeferenziertes Orthophoto
- Höhenmodell
- 3D-Mesh
- Portal mit Messfunktion und Überlagerungsmöglichkeit von Plandaten
- Portal mit geoTiff-Download

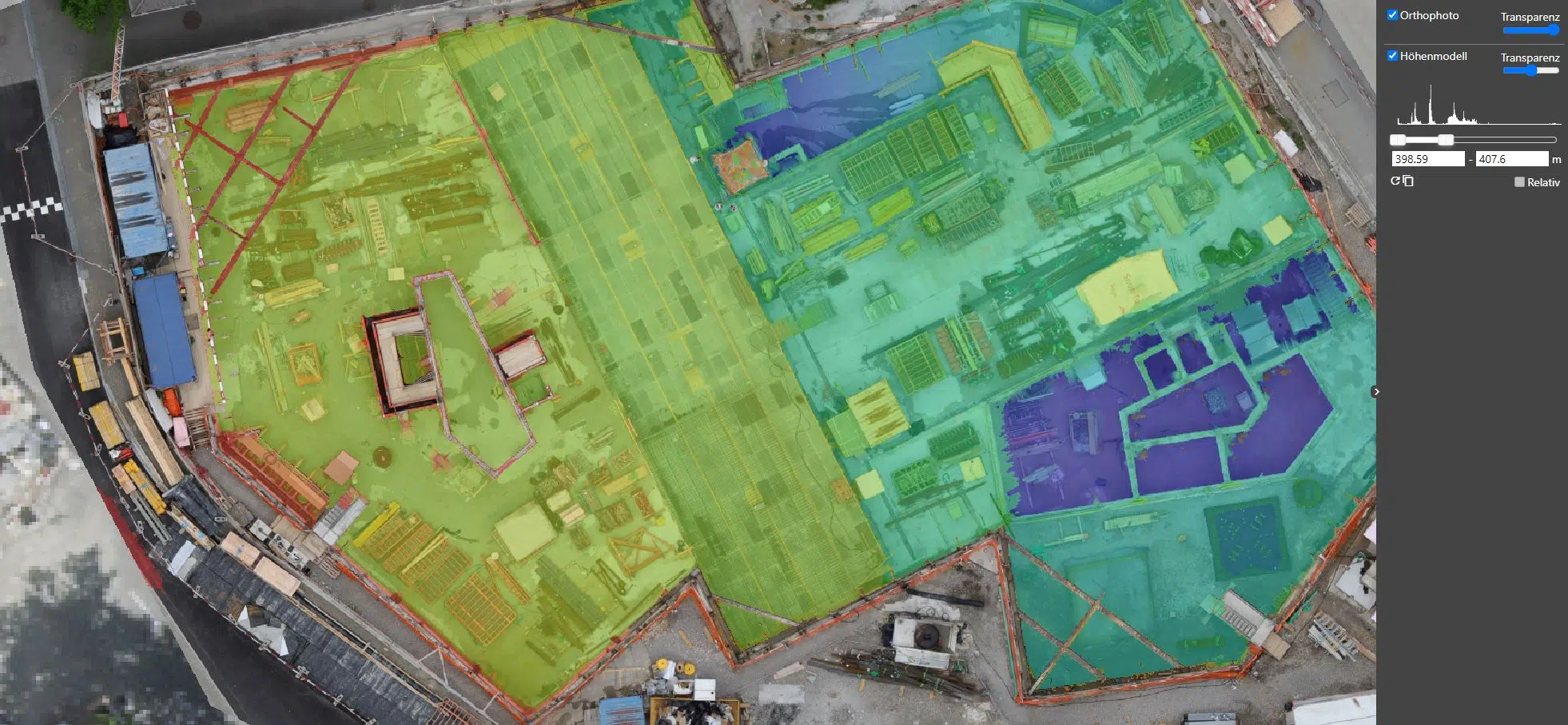

- Höhenvergleich über mehrere Tage
- Schnelle Visualisierung der Volumenänderung oder Ebenheitskontrolle mittels Heatmap.

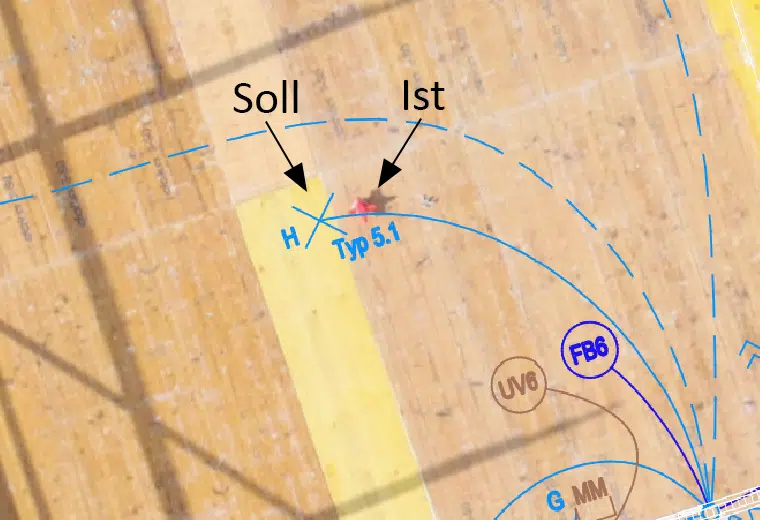

Fehler reduzieren und Kosten optimieren
Der Einsatz einer 3D-Kamera zur 3D-Vermessung auf der Baustelle trägt dazu bei, Fehler und Ungenauigkeiten zu minimieren. Durch die genaue Planung und Überwachung des Bauvorhabens können potenzielle Probleme frühzeitig erkannt und behoben werden, was zu einer Reduzierung von Nacharbeiten und Kosten führt. Die präzisen Daten der 3D-Kamera ermöglichen zudem eine optimierte Material- und Ressourcenplanung. Die 3D-Kamera liefert verschiedene Auswertungen:
- Detaillierte unbearbeitete Einzelaufnahmen
- Georeferenziertes Orthophoto
- Höhenmodell
- 3D-Modell
- Portal mit Messfunktion
Zeitersparnis
Der Einsatz einer 3D-Kamera zur Vermessung auf einer Baustelle spart wertvolle Zeit. Statt manuell zu messen und die Daten später in 3D-Modelle umzuwandeln, kann die 3D-Kamera präzise Messungen liefern und schnell 3D-Modelle erzeugen. Dies beschleunigt den Planungsprozess erheblich und ermöglicht eine schnellere Umsetzung von Bauprojekten.
Bessere Zusammenarbeit
Eine 3D-Kamera erleichtert die Zusammenarbeit zwischen den verschiedenen Akteuren auf einer Baustelle erheblich. Durch die Bereitstellung präziser und realistischer 3D-Modelle können alle Beteiligten, einschliesslich Architekten, Bauunternehmer und Bauherren, besser verstehen, wie das endgültige Projekt aussehen wird. Dies führt zu einer besseren Kommunikation und einer reibungsloseren Zusammenarbeit während des gesamten Bauprozesses.
Bei jedem Wetter
Die 3D-Kamera kann durch Drohnenflüge ergänzt werden. Drohnen werden häufig vor dem Aufstellen eines Krans oder nach dessen Abbau eingesetzt. Ein grosser Vorteil der 3D-Kamera ist, dass es kaum Einschränkungen gibt, weder durch das Wetter noch durch Flugbeschränkungen für Drohnen. Durch die 3D-Aufnahme unterhalb des Auslegers werden auch weniger Kranausleger verdeckt als bei Drohnenflügen oberhalb des Kranauslegers.
3D-Kamera im Einsatz für BIM-as-built
Neue Prozesse erfordern neue Messmethoden. Die 3D-Kamera ist eine leistungsstarke bildbasierte Lösung zur Qualitätskontrolle.
Eine der herausragenden Eigenschaften der 3D-Kamera ist ihre Fähigkeit, sehr genaue und präzise 3D-Aufnahmen zu liefern. Im Vergleich zu herkömmlichen Vermessungsmethoden bietet die 3D-Kamera einen deutlichen Geschwindigkeitsvorteil. Die präzisen 3D-Daten, die die Kamera liefert, ermöglichen es Architekten, Ingenieuren und Baufachleuten, hochgenaue Messungen durchzuführen und damit Fehler und Ungenauigkeiten deutlich schneller als bisher zu erkennen.

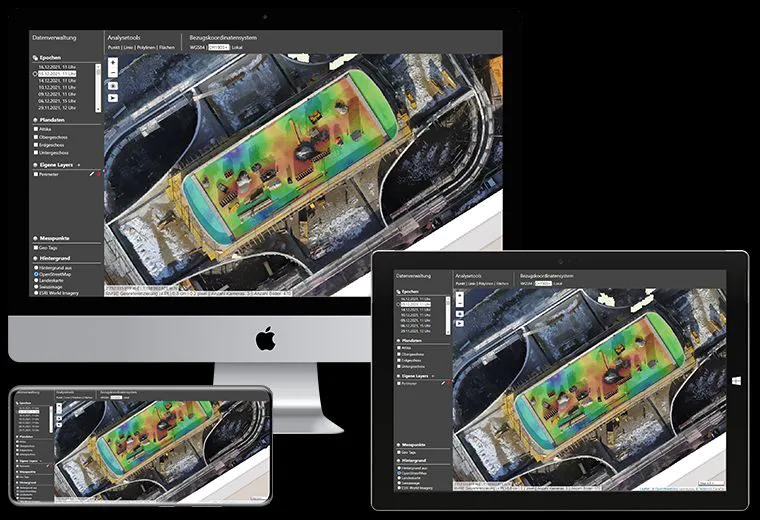

Portal
Portal mit diversen Messfunktionen.
Einzelbilder
Hochaufgelöste Einzelbilder.
Orthophoto
Georeferenzierte Orthophotos mit Portal zum Messen im Bild.
Höhenmodelle
Visualisierung und Kontrolle der Ebenheit auf Knopfdruck.

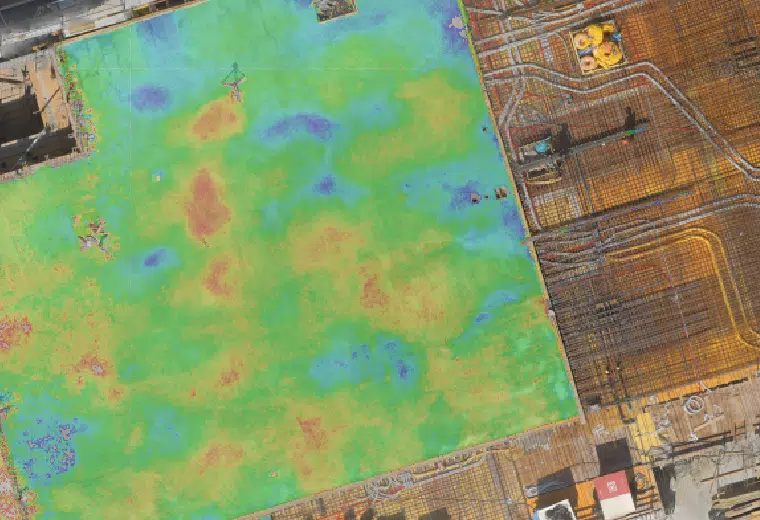

Ebenheitskontrolle Heatmap
Sie möchten die Ebenheit eines frisch betonierten Bodens überprüfen oder einen Volumenvergleich über mehrere Tage durchführen. Das Höhenmodell zeigt absolute oder relative Höhenunterschiede im Zentimeterbereich. Das Höhenmodell stellt die Höhenunterschiede farblich dar. Das Höhenmodell kann jederzeit als DXF-Datei heruntergeladen oder direkt im Portal zum Vergleich verwendet werden.
So funktioniert die 3D-Kamera?
Bilderfassung

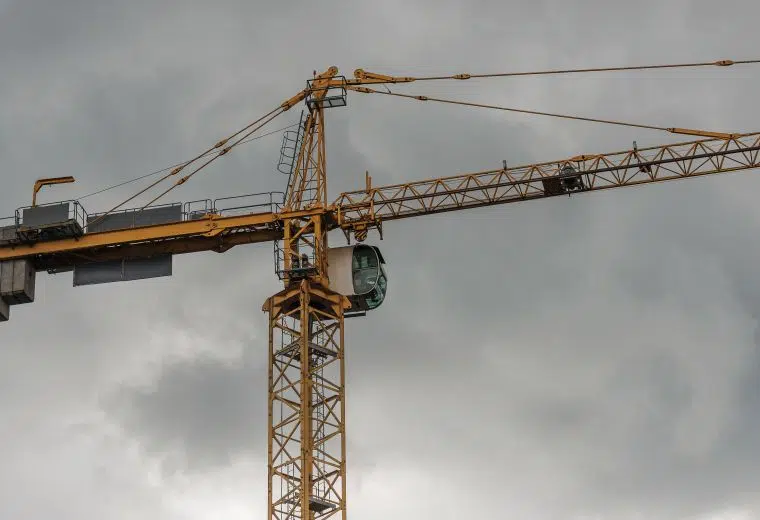

3D-Kameras am Kranausleger

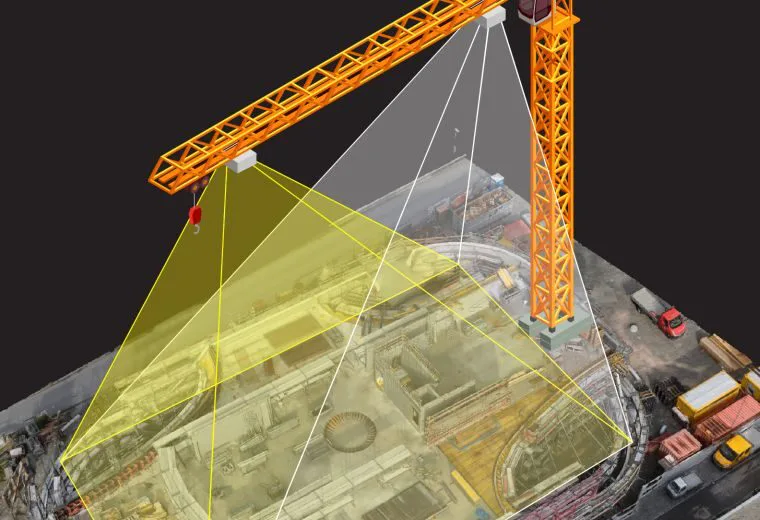

Je nach Kranhöhe bzw. Auslegerlänge werden zwei bis drei Krankameras so montiert, dass die Baustelle lückenlos erfasst werden kann. Durch die Aufnahme aus verschiedenen Blickwinkeln kann ein 3D-Modell erstellt werden. Während sich der Kran dreht, wird der Baufortschritt mit hochauflösenden Kameras lückenlos fotografiert.
Prozessierung
Photogrammetrie.

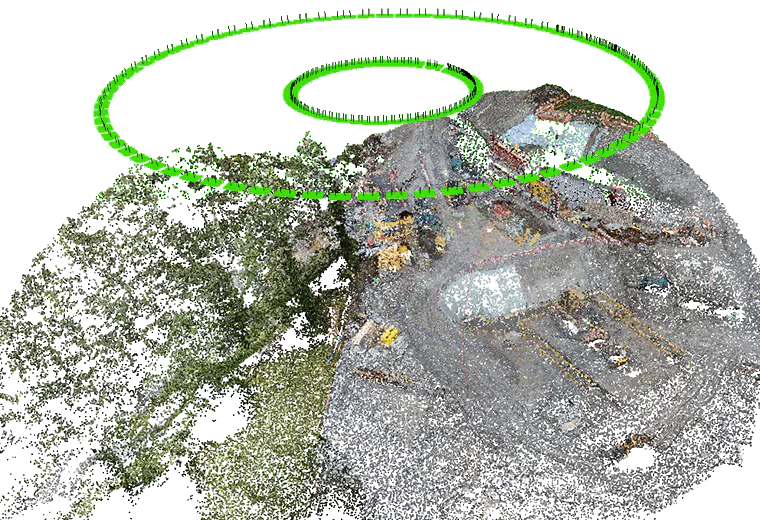

Die Aufnahmen werden anschliessend photogrammetrisch zu einer 3D-Aufnahme, einem Orthophoto und einem Höhenmodell verarbeitet. Aufgrund der präzisen Optik und der grossen Photosensoren wird ein qualitativ hochwertiges Orthophoto mit einer Bodenauflösung ab 6 mm erstellt. Mittels definierter Referenzpunkte wird das Orthophoto georeferenziert, so dass eine absolute Längen-, Breiten- und Höhenmessung möglich ist.
Visualisierung
Webportal mit Messfunktionen.
Was früher Tage dauerte, wird mit der 3D-Kamera auf Stunden reduziert. Bereits wenige Stunden nach der Aufnahme stehen die Ergebnisse im passwortgeschützten Webportal zur Verfügung. Hier haben Sie die Wahl: Planüberlagerungen, Vergleichen, Messen, Kontrollen und vieles mehr. Die Daten stehen Ihnen jederzeit zum Download zur Verfügung, damit Sie diese mit Ihren Tools nutzen können.
Voraussetzung für 3D-Kamera
Die 3D-Kamera ist für Turmdrehkrane mit Katzenausleger geeignet. Die Halterung passt an jeden Turmdrehkran. Nach der Montage der Halterung kann die Kamera einfach in einer V-Nut befestigt werden. Die Lösung eignet sich für einen oder mehrere Krane. Bei Projekten mit mehreren Kranen beraten wir Sie gerne. Die 3D-Kamera benötigt nur Strom, alle weiteren Funktionen wie GPS, Bewegungssensoren und Mobilfunkübertragung sind bereits in der 3D-Kamera integriert.
Fazit
Der Einsatz einer 3D-Kamera zur 3D-Vermessung auf der Baustelle bietet eine Vielzahl von Vorteilen. Von erhöhter Genauigkeit und Präzision bis hin zu Zeitersparnis und Kostenoptimierung bietet diese innovative Technologie zahlreiche Möglichkeiten zur Verbesserung des Bauprozesses. Durch die effiziente Datenerfassung und -analyse ermöglicht die 3D-Kamera eine bessere Zusammenarbeit und eine reibungslosere Kommunikation zwischen den Projektbeteiligten. Insgesamt ist die 3D-Kamera eine wertvolle Investition, die die Effizienz, Qualität und Wirtschaftlichkeit von Bauprojekten deutlich verbessern kann.
Wie ist die Lösung entstanden?
Die 3D-Kamera-Lösung ist im Rahmen des Innosuisse-Projekts BMETRY zwischen Februar 2021 und März 2023 entwickelt worden. Der Forschungspartner war die Fachhochschule Nordwestschweiz FHNW und die Umsetzungspartner die Firmen Terradata AG und avisec ag.
